珩磨是在低的切削速度下，對工件表面進行光整加工的方法，是磨削的一種特殊形式，也是一種較高效率的機械加工工藝。它能夠進步工件尺寸和幾何外形精度及降低工件表面粗糙度，而廣泛于內孔的光整加工。

1、精密鋼管珩磨管珩磨加工的工作原理，是在一定機械作用下，珩磨條(輪)和工件的相對運動條件下，對工件表面進行低速磨削。

2、精密鋼管珩磨管珩磨加工的特點：加工精度高，珩磨后圓度可達0.0005～0.005mm，尺寸精度可達0.005～0.025mm，表面粗糙度可達Ra0.4～0.05μm，而且無燒傷、嵌砂和裂紋；珩磨主要用于加工孔，適用于加工長徑比大于10的深孔，還可以適用于其它成形加工(球面、平面、外圓等)。珩磨孔的直徑為Φ1～Φ1200mm，長度可達12000mm。幾乎所有的材料均可以進行珩磨；珩磨后的表面紋理，有利于油膜的形成，而使工件使用壽命增長；珩磨對機床的精度要求低，工人勞動強度低，可適用普通機床(車、銑、鏜、鉆床)加工高精度的孔。

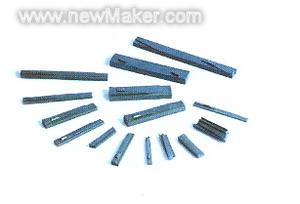

珩磨油石

1. 3、精密鋼管珩磨管珩磨油石(輪)的選擇：珩磨油石(或輪)的選擇，是根據工件材料和工件的表面質量要要求，來選擇它們的特性(磨料、粒度、硬度和結合劑)的。

2.
   1)、磨料：珩磨碳鋼、合金鋼時，選用白剛玉(WA)；珩磨不銹鋼、軸承鋼、高速鋼時，選用單晶剛玉(SA)或鉻剛玉(PA)；珩磨不銹鋼、高強度鋼、高溫合金、耐熱鋼時，選用立方氮化硼(CBN)：珩磨硬脆材料時，選用碳化物磨料(GC、C、BC、D)。
   2)、粒度：磨料的粒度是根據工件表面粗糙度的要求來選擇。
   Ra0.8μm為120#～150#；Ra0.4μm為150#～240＃；Ra0.2μm為240#～W40；Ra0.1μm為W40～W20；Ra＜0.05μm為＜W20。
   3)、結合劑：條式和大直徑孔珩磨時，一般選用陶瓷結合劑(V)和樹脂結合劑(B)外，還采用青銅結合劑(QT)，小孔徑珩磨條也多采用B和QT結合劑。珩磨輪一般采用樹脂結合劑。
   4)、硬度：在相同條件下，珩磨油石的硬度應比砂輪的硬度低一些，以保證油石在珩磨過程中自銳性好。普通油石的硬度在J～P(軟3～中硬1)選用，金剛石和立方氮化硼油石的硬度在M～S(中～硬1)選用。總之，珩磨油石(輪)的硬度與工件材料的硬度有關。也即是工件材料的硬度高，油石的硬度應低。
   5)、濃度：只有金剛石和立方氮化硼為磨料的磨具才規定濃度。它是指1cm3體積中含有金剛石或立方氮化硼磨料的重量(克拉)。常用油石的濃度為150％(6.6克拉/cm3)、100％(4.4克拉/cm3)、75％(3.3克拉/cm3)、和50％(2.2克拉/cm3)四種。它也和工件材料的硬度和磨料粒度有關，硬度高的工件材料和磨料粒度粗，也就選高濃度；反之，就選低濃度。
   6)、油石長度和珩磨輪直徑：珩磨油石長度一般為1.5倍孔徑；珩磨輪直徑一般為Φ50～Φ120mm。

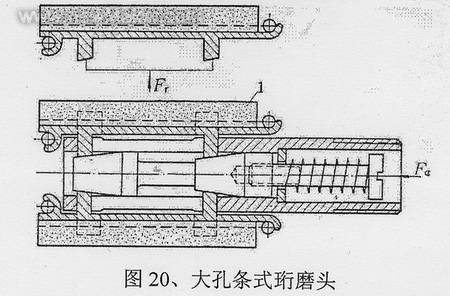

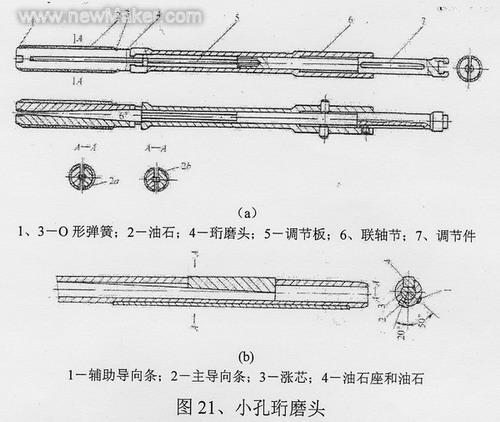

3. 4、精密鋼管珩磨管的珩磨頭：深孔珩磨頭有以下幾種，如圖20～21。珩磨頭的結構形式，根據不同的需要有很多種，如有珩磨小孔、大孔、錐孔、盲孔和臺階孔。從擴張力分有定壓的、手動擴張的。

1. 5、精密鋼管珩磨管的珩磨液：珩磨鋼或鑄鐵時，采用80％煤油+20％的機械油；珩磨青銅、鋁，采用煤油。

2.

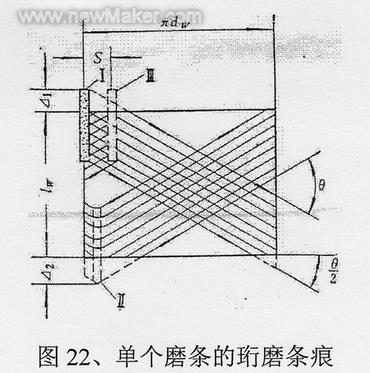

   6、精密鋼管珩磨管的珩磨工藝參數：圓周速度Vc=15～28m/min，往復速度Va=10～20m/min，交叉角Θ=30o～45o，如圖22，合成速度Ve=20～35m/min。

1. 交叉角的計算：
   Vc=VecosΘ/2(m/min)
   Va=VesinΘ/2(m/min)
   7、珩磨時的工作壓力：一般為0.1～0.8MPa，精珩時取小值。


   8、精密鋼管珩磨管的珩磨余量：和般為2ap=0.05～0.1mm，或取前工序總誤差的2～2.5倍。現在在加工長度較大的油缸時，可用無縫鋼管，不經過切削，采用剛性珩磨頭，直接珩磨加工出油缸。

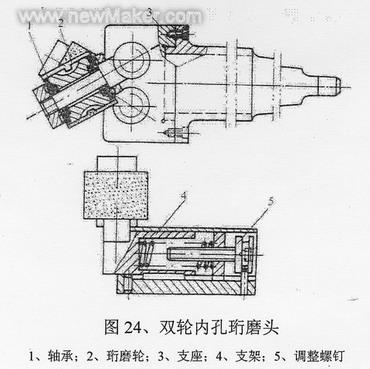

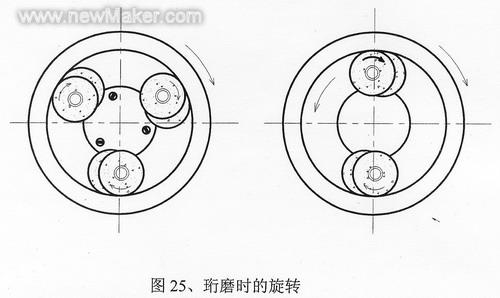

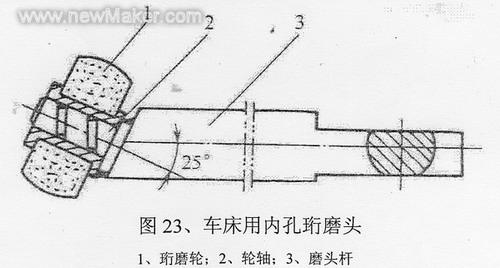

   9、精密鋼管珩磨管的輪式珩磨：輪式珩磨也是一種對工件表面進行光整加工的方法之一。它的原理與實質是利用細粒度磨料的珩磨輪，在浮動的狀態下，對工件表面進行低速磨削。輪式珩磨可采用單輪、雙輪或多輪的形式。珩磨輪安裝的工件軸線在空間相成25o～35o，如圖23～25所示。

1. 精密鋼管珩磨管輪式珩磨可適用于不同硬度、材質的材料，對前工序工件表面粗糙度要求不高，可達到Ra0.05μm的表面粗糙度。由于它在浮動狀態下工作，不能改變工件的外形精度。它適用于外圓、內孔、平面，更適用大孔徑深孔的光整加工。
   1)、輪式珩磨的工藝參數：余量：2ap=0.05～0.1mm；工件(或珩磨磨頭)速度：Vc=50～80m/min；進給量：f=0.2～1mm/r；接觸壓力：100—200N。
   2)、珩磨輪特性的選擇：參考條式珩磨，但它的結合劑一般采用樹脂結合劑。
   3)、珩磨液：粗珩時，可加油酸，一般采用煤油80％～90％+10#機械油10％～20％。
   4)、珩磨輪的修整：可采用人造聚晶金剛石(PCD)刀具車削，使內外圓同軸和外形接近工作狀態；在珩磨過程中自行修整其外形。

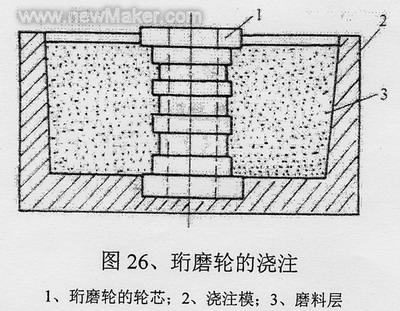

   5)、珩磨輪制造：珩磨輪工作層由磨料70％，環氧樹脂20％，乙二胺7％，鄰苯二甲酸二丁酯3％組成。澆注前先用容器把環氧樹脂加熱到70～80℃，把磨料加熱到60℃左右，倒在一起攪拌均勻，再把其它兩種倒進攪拌均勻，再加熱到70～80℃，并不停地攪拌，3min后即可澆注到模型中，如圖26所示，等固化冷卻后出模，修整后即可使用。

   深孔的擠壓
擠壓加工是小孔表面精整和強化的方法之一，它可以得到IT5～IT6的精度和Ra1.6～0.21μm的表面粗糙度，而且對于工具要求簡單，對機床的精度要求也低。它適合于孔徑Φ2～Φ50mm的孔，而且加工效率也很高。它的特點是精整尺寸、擠光表面、強化表層。

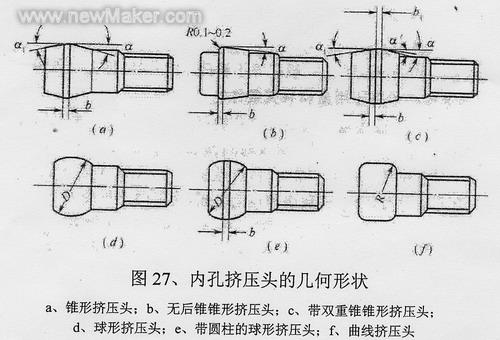

1、擠壓元件：擠壓元件的外形如圖27所示。它是由工具鋼、合金工具鋼、高速鋼和硬質合金制造。前三種材料淬火后硬度達到HRC60～66，加工后的表面粗糙度應小于Ra0.05μm。

在使用時最常采用的是a、d、e三種。它的前錐角α和后錐角αˊ=4o～5o；棱帶寬度b=1.5～2mm，也可以用b＝1/13d+0.3的公式計算(d為孔徑)；球形擠壓頭的球徑D=孔徑d+過盈量。
2、擠壓過盈量：擠壓頭直徑大于工件孔徑的量為過盈量。過盈量小了，孔擠壓后無法全部熨平反之會產生拉毛和刮傷。它的大小與工件材料、孔徑和孔的壁厚有關，有般為0.05～0.1mm。孔徑小，孔壁薄時，取小值。
3、擠壓方式：孔的長度較短和孔徑大時，采用推擠，反之采用拉擠。拉擠還可以在拉床上進行。
4、擠壓速度：工件為塑性材料時，Vc=2～5m/min，為脆性材料時(如鑄鐵、黃銅)，Vc=5～7m/min。
5、擠壓潤滑劑：工件為塑性材料時，為黃油或MoS2油膏或機械油+石墨；工件為脆性材料時，用機械油+豆油；擠壓鋁時，用高濃度的乳液；擠壓鑄鐵時，用煤油。其中機械油+石墨效果最好。

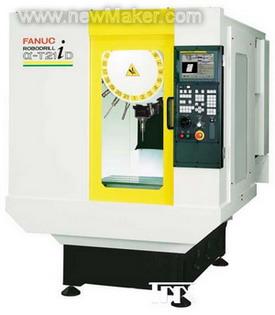

加工深孔數控鉆床

結束語：

加工深孔，是機械加工比較難而復雜的加工，所以在加工的每一環節都應嚴謹對待，不可忽視。只要熟悉和把握加工條件的每一環節，就能達到預想的目的。

深孔的珩磨(原理、特點、珩磨頭、珩磨液、工藝參數、工作壓力、輪式珩磨)
