金相大全--流線、帶狀、裂紋...等的組織形態(tài)
本文主要介紹了：

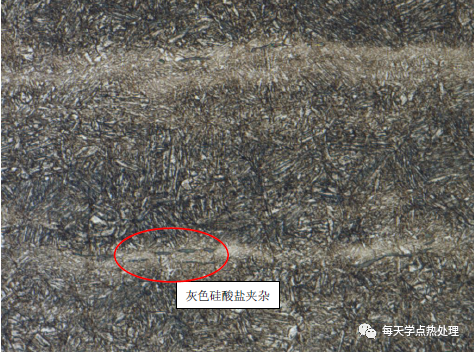

金相流線，常見帶狀，偏析，夾雜物，以及裂紋等典型缺陷圖片。

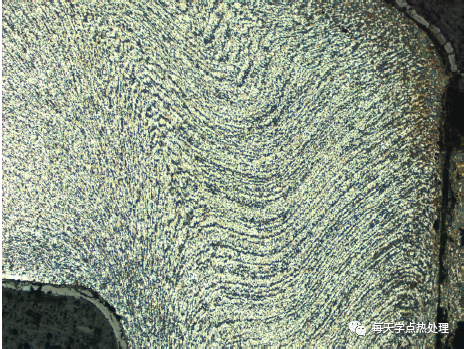

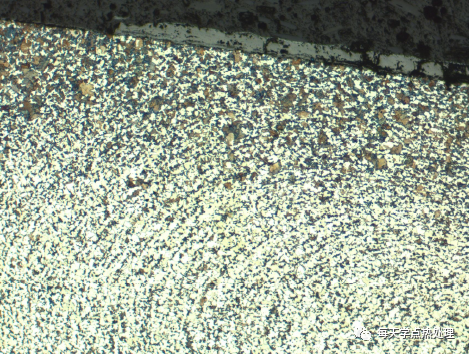

12CrMo4 冷擠壓 芯部鐵素體呈方向分布 50×
SWRCH22A 冷擠壓 芯部鐵素體呈方向分布 50×
15Cr 冷擠壓 芯部鐵素體呈方向分布 50×

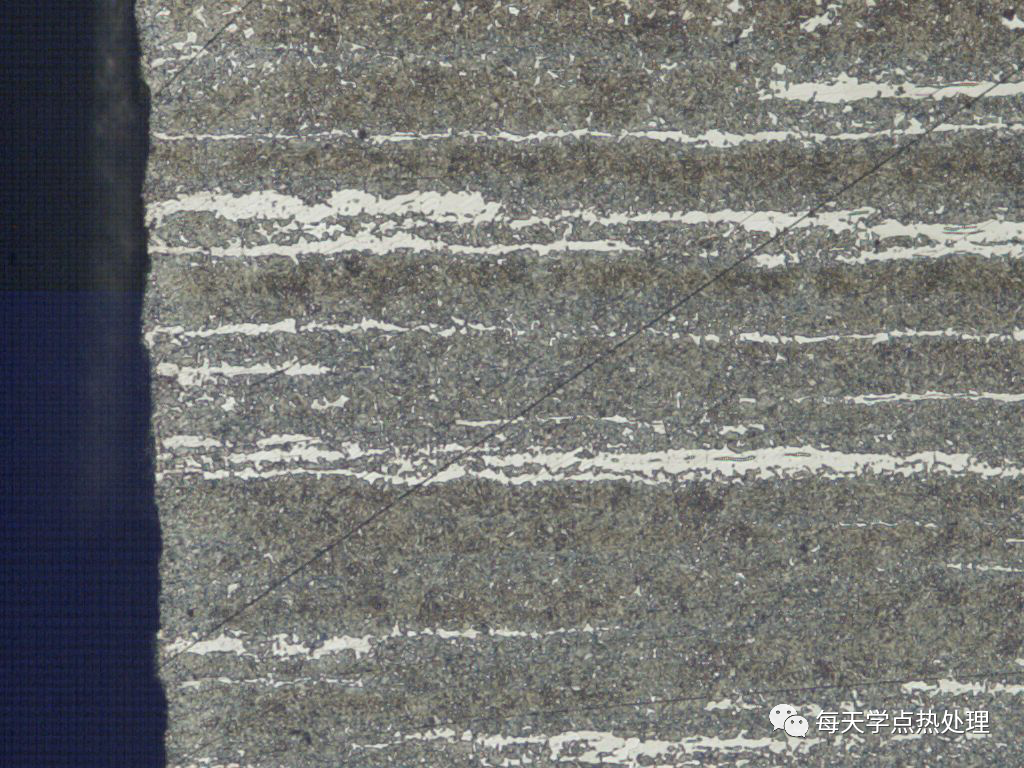

45#鋼調(diào)質(zhì) 原材料鐵素體存在著嚴重帶狀 100×

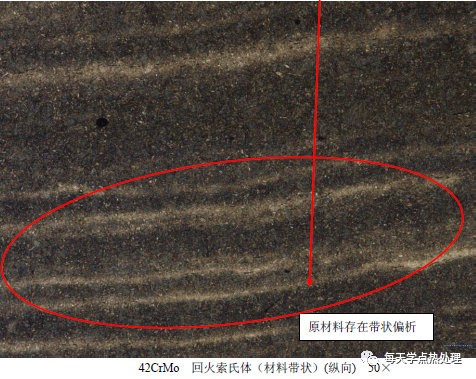

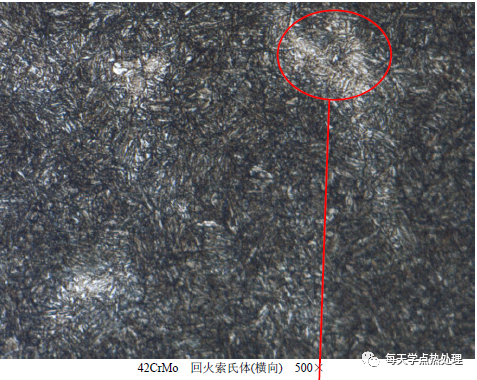

42CrMo 回火索氏體（材料帶狀）(縱向) 500×

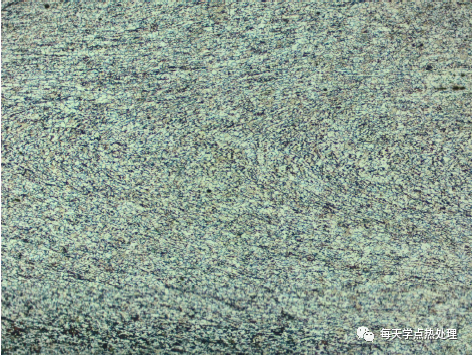

42Cr 回火索氏體和鐵素體(鍛打時方向形成）(縱向) 100×
42Cr 回火索氏體和鐵素體（鍛打時方向形成）(縱向) 500×

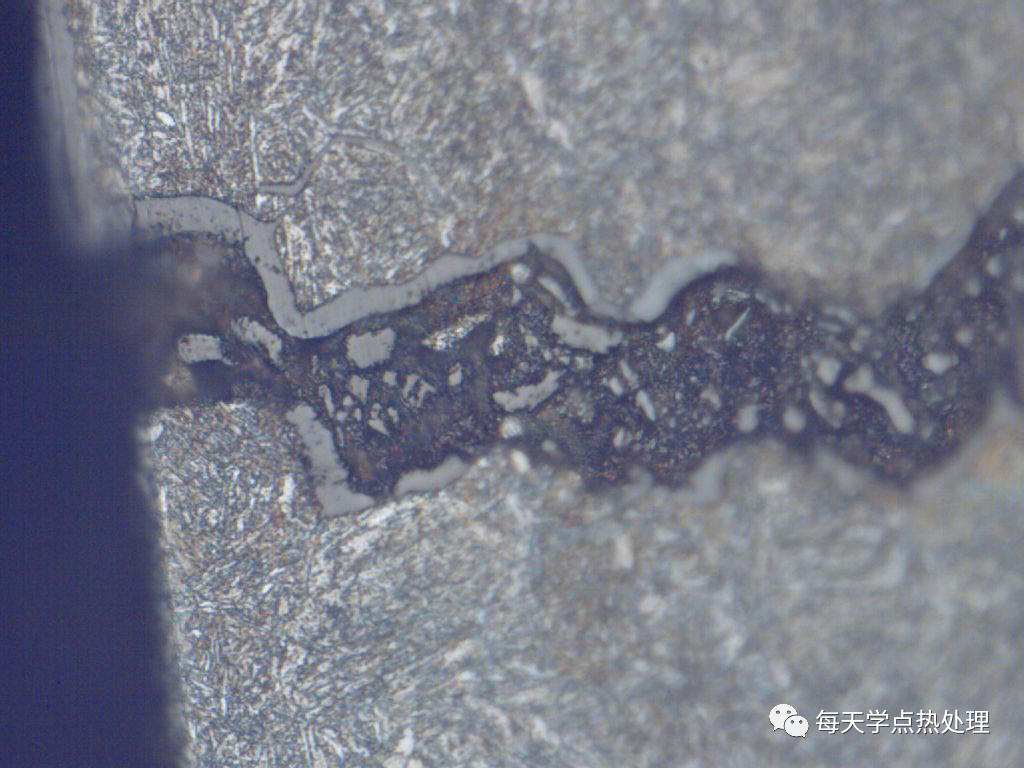

42CrMo 裂紋邊緣氧化物+回火索氏體 500×

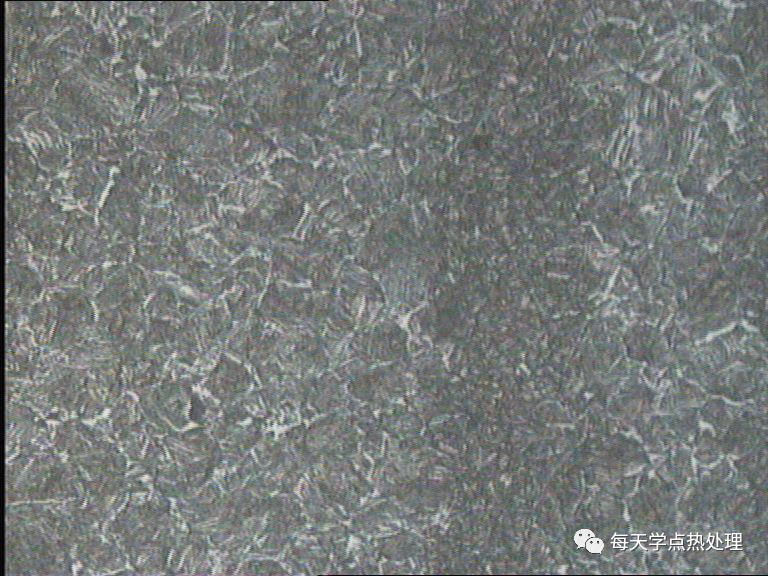

830℃淬火+中溫回火組織

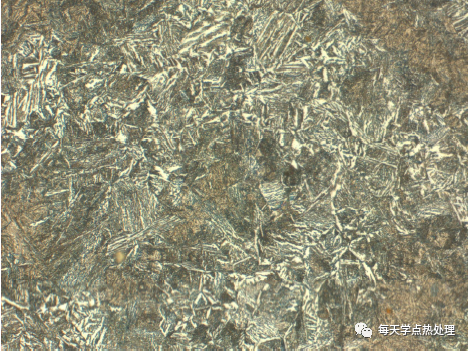

基體組織為回火屈氏體+貝氏體+條狀及小塊狀鐵素體 500×
HV304→400→495

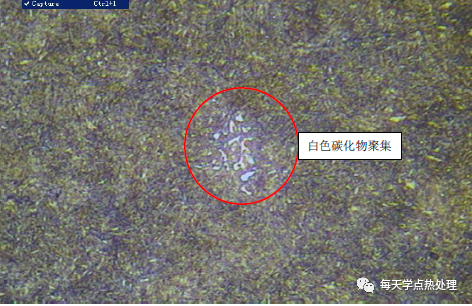

針狀馬氏體+碳化物 400×

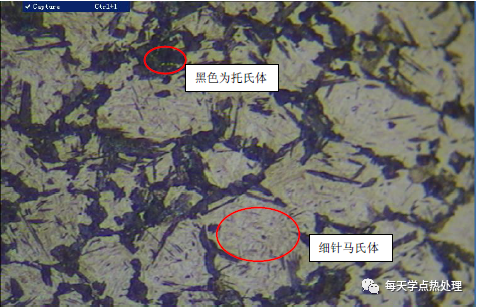

60#鋼淬火馬氏體+托氏體400×
原因:1、淬火介質(zhì)選擇不合適。
2、介質(zhì)溫度偏低。

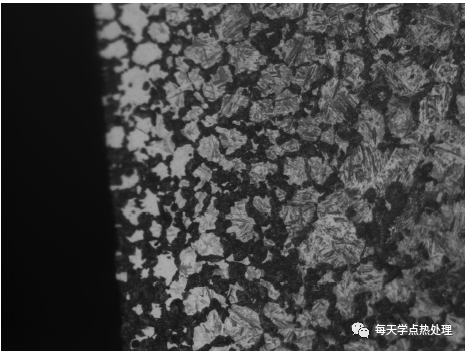

15#鋼 滲碳后淬火 白色為淬火馬氏體＋黑色為托氏體 500×

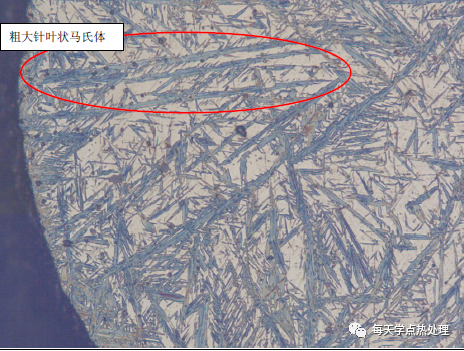

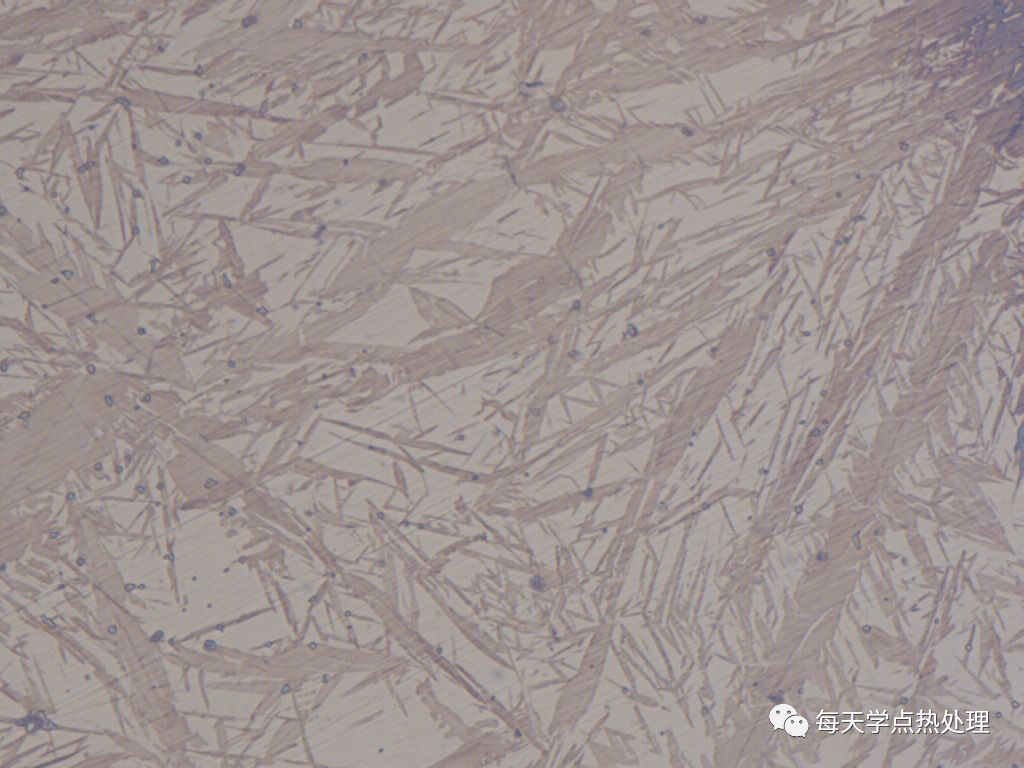

60# 鋼 淬火粗大針葉狀馬氏體+奧氏體（白色） 500×
60# 鋼 淬火粗大針葉狀馬氏體+奧氏體 500×
45# 鋼 感應淬火 淬硬層深度 100×
| |
|
? 請關注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://m.bjjrgk.com/Steel-Knowledge/jxtp.html
|
