一種滲碳方法：將工藝氣體催化再生后，再送回?zé)崽幚頎t中
1.常規(guī)氣體滲碳方法缺點(diǎn)
常規(guī)氣體滲碳方法應(yīng)稱為“換氣滲碳”，也就是說(shuō)這種方法要向爐內(nèi)不斷通入一定量的保護(hù)氣氛，再?gòu)呐艢饪谂懦鰺簟＿@種方法的缺點(diǎn)之一是保護(hù)氣氛燃燒導(dǎo)致的熱損耗大；二是排氣口燒掉的氣氛要通入新的保護(hù)氣補(bǔ)充。
連續(xù)換氣的載氣一般從爐子的淬火室排除燒掉，這就導(dǎo)致碳的利用率極低。比如由載氣和冨化氣通入爐內(nèi)的碳為100g，而實(shí)際滲入工件表面的碳只有2g，即2%，也就是說(shuō)98%是碳流經(jīng)爐子最后在排氣口白白地?zé)袅恕?/span>
2.一種全新的滲碳方法——HybridCarb滲碳法
1）Ipsen公司研發(fā)的新的滲碳方法，其工藝特點(diǎn)之一是，保護(hù)氣氛不會(huì)以廢氣的形式燒掉，而是由氣氛循環(huán)系統(tǒng)將廢氣經(jīng)過(guò)一個(gè)中間調(diào)節(jié)室（準(zhǔn)備室），低碳勢(shì)氣氛在這里通過(guò)添加極少量富化氣（如天然氣）使碳勢(shì)升高到所需值（降低碳勢(shì)采用加入空氣的方式），再送回加熱室內(nèi)滲碳使用，見(jiàn)圖1。

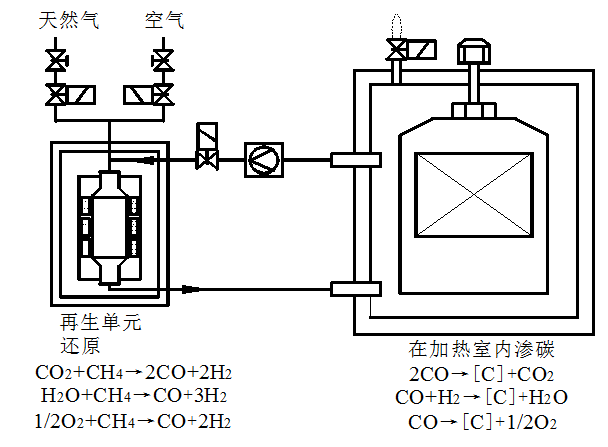

圖1 再生單元與滲碳爐連接簡(jiǎn)圖

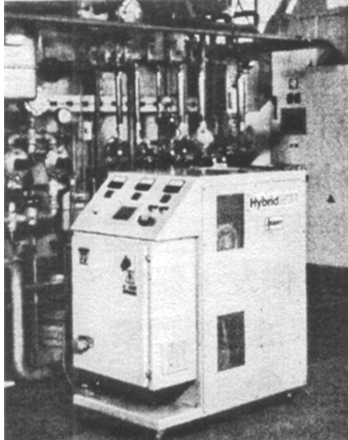

圖2 與RTQ-17爐相連的再生單元

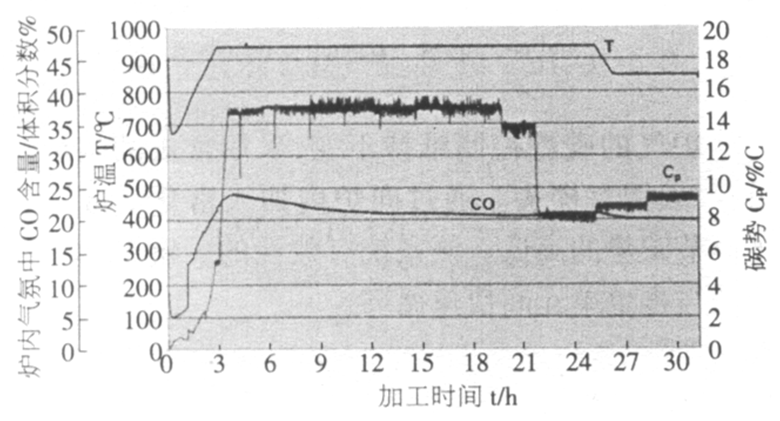

圖3為RTQ-17多用爐的工藝曲線，其溫度、碳勢(shì)及CO值與常規(guī)的吸熱式氣氛滲碳無(wú)差異。32.5h的工藝周期對(duì)2.5mm的滲層來(lái)說(shuō)也在正常范圍內(nèi)。
可以看出，盡管在整個(gè)工藝過(guò)程中長(zhǎng)時(shí)間沒(méi)有排氣燒掉，所處理的工件無(wú)大的差異。在32.5h的處理周期中，其中29h無(wú)排氣，也就是說(shuō)89%的時(shí)間都是由氣氛再生系統(tǒng)在工作，從而節(jié)省了大量的氣體。
同時(shí)，滲碳結(jié)果如表面含碳量、碳濃度梯度、滲碳層深度、有效硬化層深度、表面硬度以及顯微組織都與設(shè)定值相同。
再生系統(tǒng)最大的優(yōu)點(diǎn)是省氣。在整個(gè)32.5h的工藝過(guò)程中僅消耗了19.76m3天然氣用于排氣階段的載氣制備以及再生階段維持爐壓；此外用于爐內(nèi)碳勢(shì)控制在整個(gè)工藝過(guò)程中消耗了3.9m3天然氣作為冨化氣，這樣整個(gè)工藝周期共消耗了23.66m3的天然氣。見(jiàn)表1。
表1 滲層深2.5mm采用再生法所消耗的天然氣
工藝時(shí)間/h | 再生室消耗量/m3 | 爐子消耗量/m3 | 總消耗量/m3 |
32.5 | 19.76 | 3.9 | 23.66 |
若采用吸熱式氣氛，則載氣消耗約18.8m3/h，32.5h共消耗611m3的吸熱式氣氛，制備這些吸熱式氣氛以及冨化氣的消耗總共約154.4m3的天然氣。也就是說(shuō)相當(dāng)于再生法耗量的6倍，或者說(shuō)對(duì)這種深層的滲碳周期再生法可節(jié)約84.7%的工藝氣體。
表2匯總了不同裝爐量、不同層深的滲碳及光亮淬火工藝的氣體消耗數(shù)據(jù)。從表2中可以看出，與吸熱式氣氛相比，對(duì)滲碳來(lái)說(shuō)工藝氣體可以節(jié)省80%~90%；對(duì)于象光亮淬火這樣極短的熱處理周期，工藝氣體也可節(jié)省75%左右。
表2 在TQ/RTQ-17爐中不同裝爐量、不同工藝的天然氣耗量
來(lái)源：機(jī)械工業(yè)出版社
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.bjjrgk.com/Steel-Knowledge/1619254439.html
|
