游標卡尺的概述
游標卡尺是工業上常用的測量長度的儀器，可直接用來測量精度較高的工件，如工件的長度、內徑、外徑以及深度等，也是非常廣 泛使用的高精度測量工具， 它可測量工件的外直線尺寸，寬度和高度，有的還可用來測量槽的深度。
游標卡尺的組成

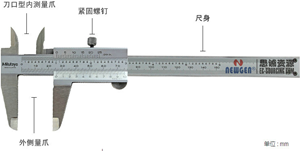

游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。如果按游標的刻度值來分，游標卡尺又分0.1、0.05、0.02mm三種，圖中是日本三豐游標卡尺的示意圖，它的結構圖如下，它的讀數值可達0.05mm,可測量外徑，內徑，深度和階差，較小的游標面的角度
（14?），便于讀數，游標上有不同的讀數刻度（僅限公制、英制型），滑塊上裝有鎖緊螺釘，可提供帶有硬質合金頭量爪的卡尺。
游標卡尺的讀數方法
以刻度值0.05mm的日本三豐游標卡尺為例，讀數方法，可分三步
1)根據副尺零線以左的主尺上的最近刻度讀出整毫米數；
2）根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.05讀出小數；
3）將上面整數和小數兩部分加起來，即為總尺寸。下圖為日本三豐游標卡尺的刻度圖
2）根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.05讀出小數；
3）將上面整數和小數兩部分加起來，即為總尺寸。下圖為日本三豐游標卡尺的刻度圖
游標卡尺的使用方法

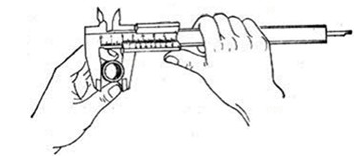

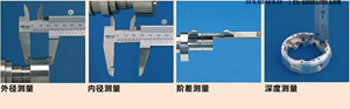

將量爪并攏，查看游標和主尺身的零刻度線是否對齊。如果對齊就可以進行測量：如沒有對齊則要記取零誤差：游標的零刻度線在尺身零刻度線右側的叫正零誤差，在尺身零刻度線左側的叫負零誤差（這種規定方法與數軸的規定一致，原點以右為正，原點以左為負）。測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑（或內徑）的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數，如左圖所示，在對工件的外徑，內徑，深度，寬度測量如右圖所示。
游標卡尺使用注意事項
1) 使用前,應先擦干凈兩卡腳測量面,合攏兩卡腳,檢查副尺0線與主尺0線是否對齊,若未對齊,應根據原始誤差修正測量讀數。
2) 測量工件時,卡腳測量面必須與工件的表面平行或垂直,不得歪斜。且用力不能過大,以免卡腳變形或磨損,影響測量精度。
3) 讀數時，視線要垂直于尺面，否則測量值不準確。
4) 測量內徑尺寸時，應輕輕擺動，以便找出最大值。
5) 游標卡尺用完后，仔細擦凈，抹上防護油，平放在合內。以防生銹或彎曲。
| |
|
