久久精品日日躁夜夜躁欧美,亚洲日韩片无码中文字幕,亚洲欧美日韩在线一区,亚洲综合最新无码专区

JFE耐磨鋼板EVERHARD?系列產(chǎn)品開(kāi)發(fā)

2.1 EVERHARD^?鋼板的耐磨性與硬度

用干砂橡膠輪式磨損試驗(yàn)法（ASTM G65）評(píng)價(jià)鋼的耐磨性，并對(duì)EVERHARD^?與軟鋼的耐磨性進(jìn)行比較發(fā)現(xiàn)，EVERHARD^?的耐磨性隨硬度增大而升高，HB500級(jí)EVERHARD^?的耐磨性約為軟鋼耐磨性的五倍。并且，由于HB500級(jí)EVERHARD^?中硬質(zhì)粒子彌散析出，其耐磨性大大高于常規(guī)HB500鋼。

2.2 EVERHARD?耐磨鋼板系列產(chǎn)品

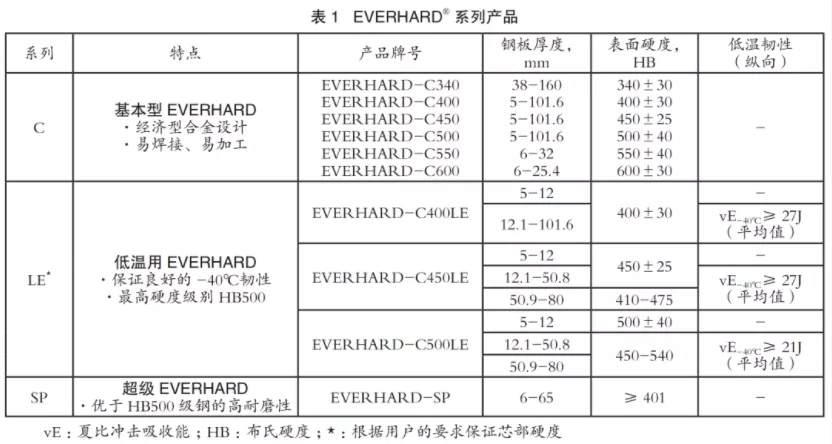

EVERHARD^?產(chǎn)品牌號(hào)和特點(diǎn)見(jiàn)表1。C系列EVERHARD^?鋼板是通過(guò)合金設(shè)計(jì)和熱處理達(dá)到要求硬度的鋼板，并且為便于用戶加工，將鋼板硬度控制在一定范圍內(nèi)。EVERHARD-C340鋼板的最大厚度是160mm，EVERHARD-C400、C450、C500的最大厚度是101.6mm。EVERHARD-C550、C600是用于要求高耐磨性襯板的耐磨鋼板。

LE系列EVERHARD^?鋼板是采用JFE鋼鐵公司獨(dú)有的微合金化技術(shù)和熱處理技術(shù)制造的組織微細(xì)化鋼板。該系列鋼板除了具有C系列鋼板的特點(diǎn)，還具有過(guò)去難于保證的優(yōu)良的-40℃低溫韌性。LE系列EVERHARD^?產(chǎn)品的最高硬度級(jí)別是HB500。此外，LE系列EVERHARD^?產(chǎn)品是用于保證內(nèi)部硬度用途的耐磨鋼板。EVERHARD-C400LE鋼板的最大厚度是101.6mm，EVERHARD-C400LE和EVERHARD-C500LE鋼板的最大厚度是80mm。

 “EVERHARD-SP”是硬質(zhì)粒子彌散析出型鋼板，其硬度未顯著提高，但耐滑動(dòng)摩耗性優(yōu)于HB500級(jí)鋼板，是具有良好加工性的耐磨鋼板。

2.3 EVERHARD?鋼板的焊接和熱切割工藝要求

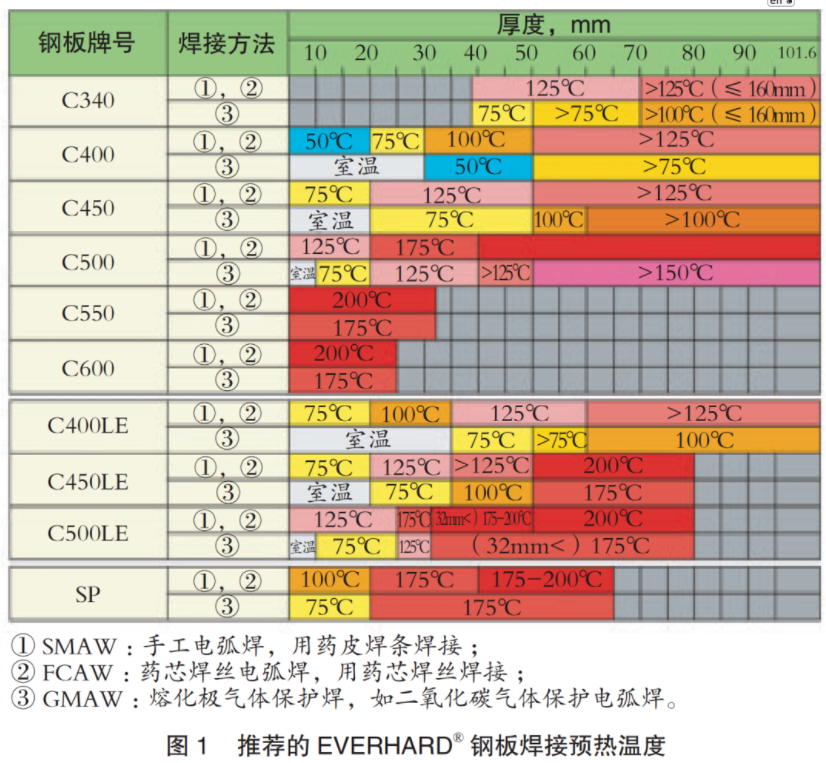

EVERHARD^?鋼板的焊接工藝要求匯總?cè)缦隆Ｓ捎贓VERHARD^?是高硬度鋼板，所以焊接裂紋敏感性高于普通厚鋼板。但采取適宜的焊接規(guī)范進(jìn)行焊接，可不發(fā)生焊接裂紋。低溫焊接裂紋是焊接時(shí)侵入鋼中的氫引起的延遲斷裂。通過(guò)選擇適宜的焊接材料、加強(qiáng)焊接工藝管理和進(jìn)行焊前預(yù)熱，可以抑制低溫焊接裂紋的發(fā)生。圖1所示案例是基于JIS Z 3158標(biāo)準(zhǔn)進(jìn)行的Y形焊接裂紋試驗(yàn)結(jié)果得出的EVERHARD^?鋼板的推薦焊接預(yù)熱溫度?；驹瓌t是，高硬度、大厚度鋼板的預(yù)熱溫度要高，即LE系列鋼板的預(yù)熱溫度高于C系列鋼板。

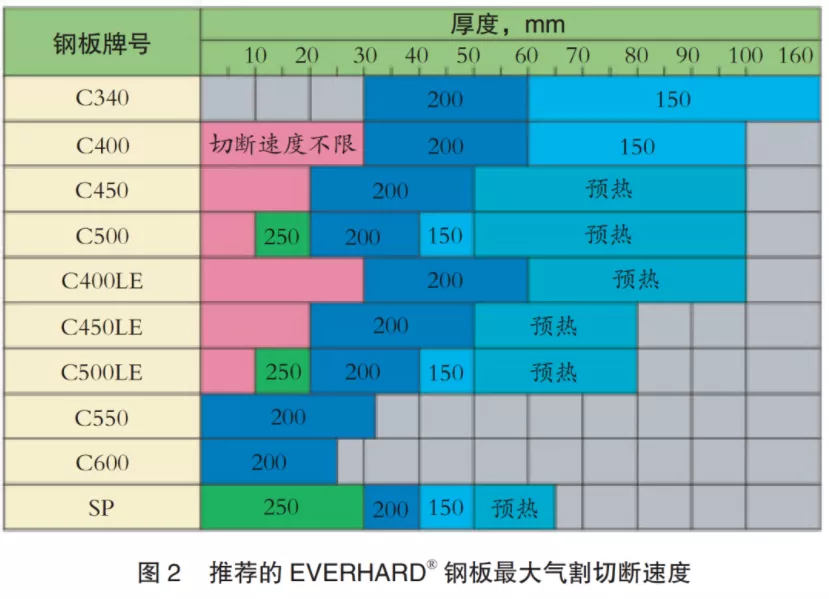

EVERHARD^?鋼板的熱切割工藝要求匯總?cè)缦?。高硬度的EVERHARD^?鋼板在熱切割時(shí)，與焊接同樣，也必須防止延遲斷裂的發(fā)生。焊前預(yù)熱和焊后熱處理是防止熱切割延遲斷裂發(fā)生的有效方法。在難于進(jìn)行焊前預(yù)熱和焊后熱處理時(shí)，采用適宜的焊接速度可以防止熱切割延遲斷裂的發(fā)生。圖2是不預(yù)熱條件下的最大氣割切割速度。對(duì)于高硬度大厚度EVERHARD^?鋼板，應(yīng)降低切割速度。此外，進(jìn)行EVERHARD^?鋼板小部件熱切割時(shí)，溫度會(huì)升高而導(dǎo)致部件硬度下降，所以要調(diào)整切割方法，不使部件溫度超過(guò)200℃。

內(nèi)容來(lái)源：世界金屬導(dǎo)報(bào)

	? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.  轉(zhuǎn)載請(qǐng)保留鏈接: http://m.bjjrgk.com/Steel-Mill/1619341448.html
